—— 满庭芳生物科技实验室净化装修工程 ——
发布时间：2017-10-21 11:24:00 点击：
项目概况
本工程为广州满庭芳生物科技有限公司洁净实验室装修安装工程设计，装修材料应符合国家消防、安全、卫生等规范要求。
地面：普通PVC片材地面
墙面、隔断：岩棉彩钢板
天花：中控玻镁彩钢板加铝合金
设计依据
业主提供的图纸及技术文件及现场勤查资料:
《建筑设计防火规范》 GB50016-2010
《建筑内部装修设计防火规范》 GB50222-95（2002年版）
《建筑装饰装修工程质量验收规范》 GB50210-2001
《洁净室厂房设计规范》 GB50073-2013
《洁净室施工及验收规范》 GB50591-2010

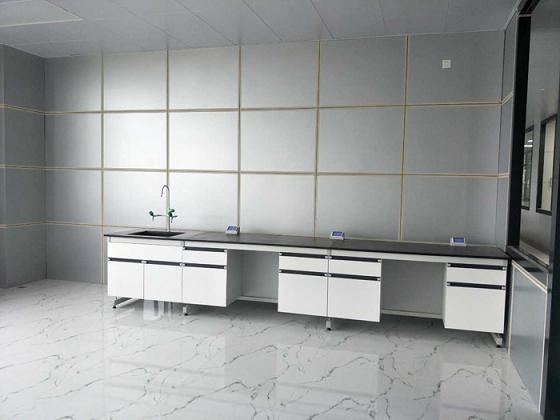

隔断、内墙、柱面
1、 隔断、内墙、柱面采用50mm厚企口型灰白色岩棉彩钢板
2、 所有阴角封R50铝合金内圆弧，内圆弧三维交汇处安装铝合金三通
3、 隔断、内墙、柱面之间的阳脚处装铝合金外圆弧。外圆弧与天花、地面三维交汇处安装铝合金喇叭口
4、 室内隔断双边为彩钢板吊顶时，隔断至彩钢板吊顶底（走廊两旁除外）
天花
彩钢板天花：采用灰白色中空玻镁彩钢板吊顶，在混凝土楼板底打D10膨胀螺丝，约800X2300布点。焊D10吊杆，接调节螺栓至吊顶高，吊50号角钢装上50mm厚灰白色彩钢板，用轴心铆钉固定，玻璃胶填缝，缝面要求平滑，吊顶四周与墙面（或窗上框）交脚封R50铝合金角线，角线转角处用球面。

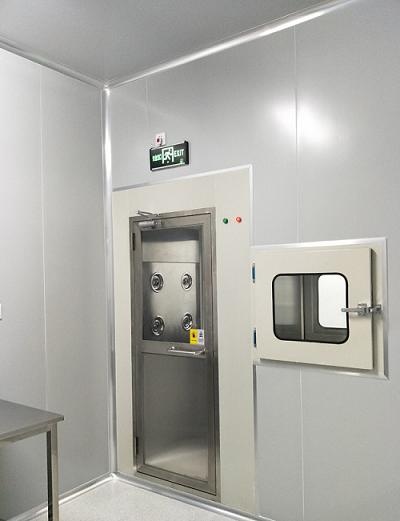

门窗
1、 洁净窗采用斜（弧）面铝合金型材固定玻璃
2、 洁净门为现场自制铝合金洁净门，门框应带密封胶条
3、 部分平开洁净门下部带铝合金百叶风口（详见空调施工图），其面积不减小的前提尺寸可以调整
4、 未标注的彩钢板门门垛为150mm
其它说明
1、 本工程应配合其它专业施工
2、 本图所有彩钢板必须符合的要求：
由不燃材料制成，厚度为50mm、有效宽度为150mm，其表面彩钢板厚度为0.426mm，夹芯层玻镁平板及龙骨交叉搭接，夹芯无非不燃材料，无有断裂带
3、 本图未有标号的门窗，见建筑施工图
4、 工程施工前应由设计人员进行技术交底
5、 所有尺寸在现场核实后施工，过程中涉及改动的须与业主协商解决
6、 铝合金厚度的要求：门料1.0mm，其余0.8mm以上
7、 本图未尽事宜按各专业相应规范标准执行
